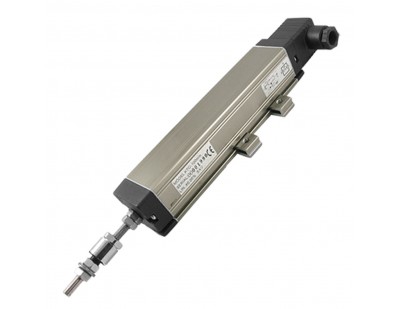

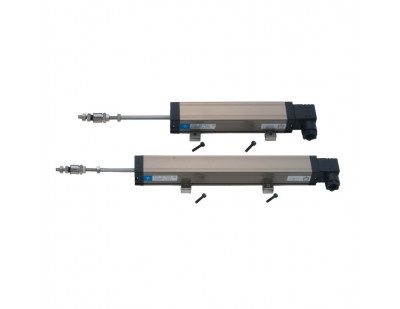

Датчик линейного положения BWL300

Датчики линейного положения – это хорошо известные преобразователи перемещения. Принцип их работы – распределение напряжения на гибридную проводящую пленку. Хорошо спроектированная и недорогая измерительная система, которая применяется в литьевых машинах для пластмасс и металлов, шлифовальных станках, гибочных машинах, в различных автоматических линиях.

Технические характеристики
Информация

Модель:
BWL300

Максимальный ход Т.Е.:
305 мм

Рабочий ход А.Е.:
300 мм

Механический ход М.Т.:
308 мм

Длина корпуса А.:
367 мм

Сопротивление:
5.0 кОм

Рекомендуемый ток на курсоре:
0.1 мА

Максимальный ток на курсоре:
<10 мА

Скорость перемещения:
10 м/сек

Диапазон рабочих температур:
-30/+130°C

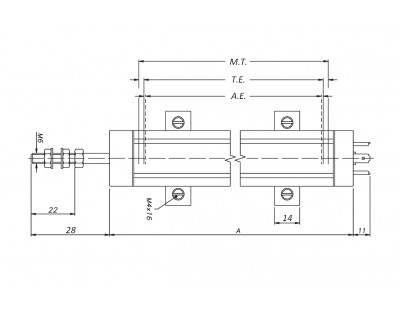

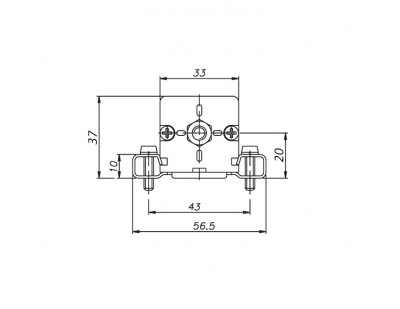

Габаритные размеры датчиков BWL
PDF

Габаритные размеры и клеммы BWL
PDF

Схема подключения датчиков BWL
PDF
