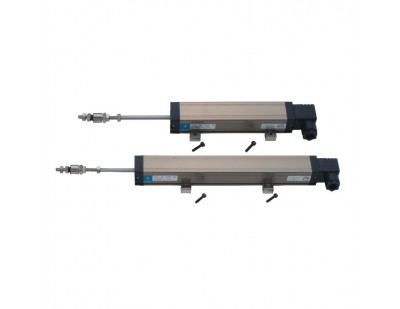

Датчик линейного положения BWL500

Датчики линейного положения – это хорошо известные преобразователи перемещения. Принцип их работы – распределение напряжения на гибридную проводящую пленку. Хорошо спроектированная и недорогая измерительная система, которая применяется в литьевых машинах для пластмасс и металлов, шлифовальных станках, гибочных машинах, в различных автоматических линиях.

Технические характеристики
Информация

Модель:
BWL500

Максимальный ход Т.Е.:
505 мм

Рабочий ход А.Е.:
500 мм

Механический ход М.Т.:
508 мм

Длина корпуса А.:
567 мм

Сопротивление:
5.0 кОм

Рекомендуемый ток на курсоре:
0.1 мА

Максимальный ток на курсоре:
<10 мА

Скорость перемещения:
10 м/сек

Диапазон рабочих температур:
-30/+130°C

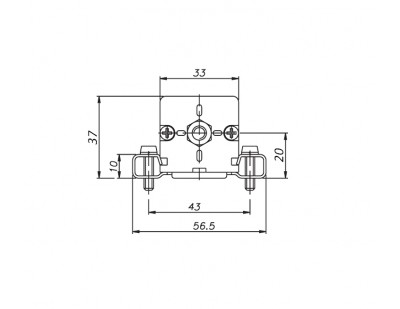

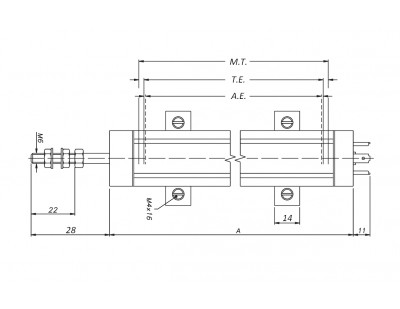

Габаритные размеры датчиков BWL
PDF

Габаритные размеры и клеммы BWL
PDF

Схема подключения датчиков BWL
PDF
