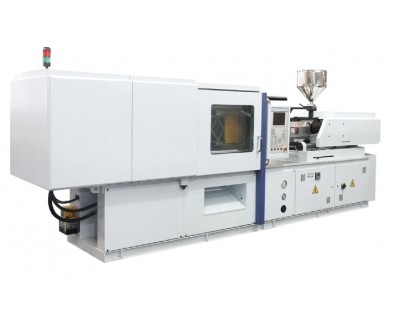

Термопластавтомат РТ-350

Модельный ряд машин EFFORT-II это специальная серия литьевых машин для пластмасс, усилие запирания в которых равномерно распределяется по всей площади плит за счет чего обеспечивается высокая точность готовых изделий с требуемыми допусками. Эти термопластавтоматы не имеют традиционной коленно-рычажной системы, вместо этого в машине использован специальный гидравлический цилиндр. Похожая конструкция узла смыкания давно применяется в термопластавтоматах Krauss-Maffei и ARBURG. Еще один существенный плюс такой системы это большое раскрытие плит и формы соответственно, что очень актуально при производстве таких изделий как ящики, контейнеры, ведра и т.д.

Плиты термопластавтомата имеют особую конструкцию и обладают очень высокой жесткостью, при таком исполнении плит ТПА деформации возникающие при впрыске в форму минимальны и не сказываются на размерах готовых изделий и ресурсе пресс-форм. При значительном весе подвижной плиты инженеры-конструкторы позаботились о высокой скорости ее движения, для этого подвижная плита установлена на линейные направляющие, а сама плита не касается колонн термопластавтомата и не имеет излишнего трения. Такая конструкция очень надежна и требует минимального обслуживания, при этом ресурс данного узла намного выше по сравнению с обычной конструкцией.

Термопластавтомат РТ-350 серии EFFORT-II имеет две независимые гидравлические системы, которые могут работать параллельно при этом существенно сокращается время производственного цикла. Установлено два сервомотора PHASE мощностью 56 кВт с установленными на них гидронасосами ETTIMA (Italy). Благодаря применению сервоприводов обеспечивается высокий уровень энергосбережения, и в зависимости от производимого изделия сокращение затрат на производство составляет в пределах от 50 до 80% по сравнению с обычными моделями литьевых машин.

Независимой организацией China National Quality Superbision and Testing Center of Plastic

Machinery машинам серии EFFORT-II был присвоен самый высокий класс энергосбережения.

Такая высокая оценка по энергоэффективности является важным критерием при выборе ТПА.

Система управления ТПА реализована на базе лучшего и надежного компьютера KEBA (Austria). Использование этой высокопроизводительной системы управления выбрано специально и обеспечивает наилучшие показатели по скорости работы, наличию дополнительных функций и расширений меню, плюс очень простой и интуитивно понятный интерфейс для оператора. Использование компьюетар KEBA позволяет хранить многочисленные параметры и настройки пресс-форм, в случае работы на пресс-формах с горячеканальной системой управление параметрами горячего канала можно осуществлять из соответствующего меню компьютера и отказаться от внешнего шкафа с контроллерами для пресс-формы.

Технические характеристики
Информация

Диаметр шнека:
65 мм

Объем впрыска:
1062 см3

Вес впрыска (PS):
966.3 г

Давление впрыска:
210 Mpa

Скорость впрыска (PS):
695 см3/с

Скорость пластификации:
266 кг/час

Обороты шнека:
0 - 183 об/мин

Усилие смыкания:
3500 kN

Расстояние между колоннами:
720×680 мм

Max раскрытие плит:
1420 мм

Max раскрытие формы:
1170 мм

Min высота формы:
240 мм

Ход толкателя:
150 мм

Мощность гидронасоса(ов):
112 кВт

Мощность нагревателей:
13.7 кВт

Объем масляного бака:
950 литров

Габариты:
7170×1760×2413 мм

Вес:
18.6 т
